停车场智慧照明中蓝牙BLE5.1 Mesh模块的应用
什么是蓝牙MESH
Bluetooth SIG组织在2017年7月17日发布了蓝牙Mesh标准. 蓝牙Mesh不同于传统Bluetooth Low Energy(BLE)协议的1对1, 1对多的通信方式, 它实现了多对多的通信. 这使得mesh网络中的各个节点之间可以相互通信. 蓝牙Mesh协议建立在BLE的物理层和链路层之上, 也就是说它可以和BLE 4.0及以上版本的蓝牙设备通信.
蓝牙MESH组网特性
- 低功耗;
- 可接入性好;
- 低成本;
- 具备递传性及互通性;
蓝牙地下照明方案介绍

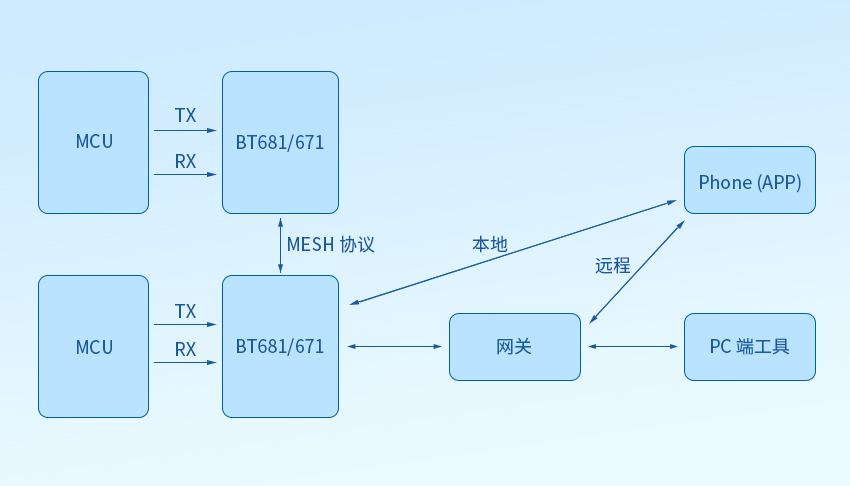

蓝牙做组网透传,客户需要额外加MCU做灯状态功能逻辑的控制,MCU与蓝牙之间通过串口通讯,组成一个节点设备;节点设备之间通过蓝牙实现数据的互通;众多节点设备形成一个设备网络,用户可以通过APP或者PC端的工具对网络中的设备状态进行设置;
![](https://www.feasycom.com.cn/wp-content/uploads/2023/11/202201070912059557.jpg)

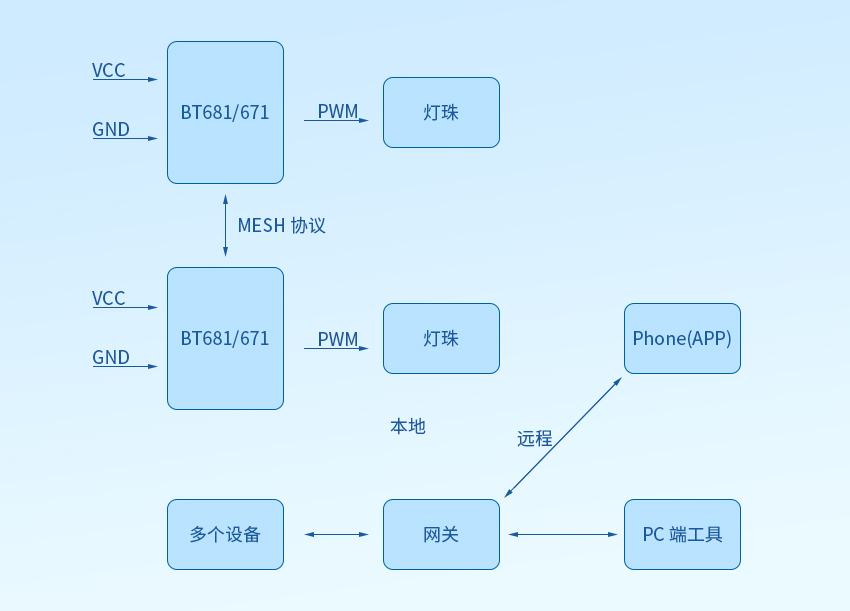

蓝牙既做逻辑功能处理又兼顾组网透传,目前飞易通蓝牙MESH模块,有OPEN MCU给客户端,客户可以将mesh模块BT681/671当做MCU使用,做相应的功能逻辑应用;即客户无需额外加MCU,降低硬件成本;具体如下图;
![](https://www.feasycom.com.cn/wp-content/uploads/2023/11/202201070912187631.jpg)
地下停车场照明加蓝牙mesh的意义
节省人员成本;通过APP或者PC端就可以对相关设备完成状态设置,无需人员到每个设备现场设置处理;
照明效果更友好;通过蓝牙mesh能够提前预设相应情景灯的状态;如当无车辆或无人状态,灯处在低亮度状态(20%),当有人或者车辆移动时,相应的感知触点会联动相应区域灯一起进入高亮度状态(80%),规避了单红外传感器方式控制,无车辆或者无人状态,保持一个低亮度;当有车辆或者人员到某个点,相应点的灯会进入一个高亮度;这种的闪烁情景;
节约能源,减碳绿色;规避了粗放式管理,无论有无车辆或者人员,都是相同的亮度,导致的资源浪费;
飞易通模块推荐
![](https://www.feasycom.com.cn/wp-content/uploads/2023/11/xinwenBT671681.jpg)
