如何使用CSR USB-SPI编程器

最近，出于开发目的了解到有些客户对CSR USB-SPI编程器有要求。最初，发现CSR模块不支持带有RS232端口的编程器。 Feasycom的CSR USB-SPI编程器带有6针端口(CSB，MOSI，MISO，CLK，3V3，GND)，这6针连接至模块，客户可以通过CSR的软件开发套件(例如， BlueFlash，PSTOOL，BlueTest3，BlueLab等)。 CSR USB-SPI编程器采用真正的USB端口，其通信速度比常规并行端口高得多。对于不支持并行端口的计算机，这是一个不错的选择。

CSR USB-SPI编程器支持所有CSR芯片组系列，例如：

BC2系列(例如BC215159A等)

BC3系列(例如BC31A223，BC358239A等)

BC4系列(例如BC413159A06，BC417143B，BC419143A等)

BC5系列(例如BC57F687，BC57E687，BC57H687C等)

BC6系列(例如BC6110，BC6130，BC6145，CSR6030，BC6888等)

BC7系列(例如BC7820，BC7830等)

BC8系列(例如CSR8605，CSR8610，CSR8615，CSR8620，CSR8630，CSR8635，CSR8640，CSR8645，CSR8670，CSR8675蓝牙模块等)

CSRA6系列(例如CSRA64110，CSRA64210，CSRA64215等)

CSR10系列(例如CSR1000，CSR1001，CSR1010，CSR1011，CSR1012，CSR1013等)

CSRB5系列(例如CSRB5341，CSRB5342，CSRB5348等)

Windows操作系统支持：

-Windows XP SP2及更高版本(32和64位)

-Windows Server 2003(32和64位)

-Windows Server 2008/2008 R2(32和64位)

-Windows Vista(32和64位)

-Windows 7(32和64位)

-Windows 10(32和64位)

如何使用CSR USB-SPI编程器

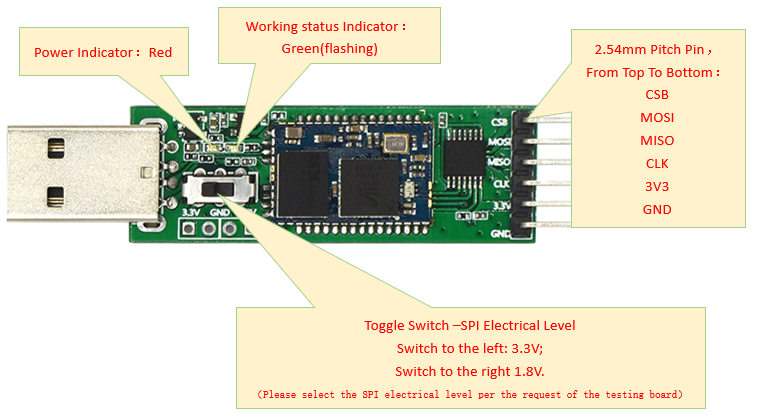

1.针脚定义：

a.CSB，MOSI，MISO，CLK是SPI编程器接口，与CSR蓝牙芯片组的SPI接口一对一对应。

b.3V3引脚可以输出300 mA的电流，但是，当编程器工作在1.8V电压(切换到右侧)时，不应将3V3引脚用于输出功率。

C. SPI电平可以为1.8V或3.3V。(向左或向右切换)

2.将CSR USB-SPI编程器与计算机一起使用

插入PC的USB端口后，可以在设备管理器中找到该产品。请参阅下面的参考照片：

有关CSR USB-SPI编程器的更多信息，请联系我们！
